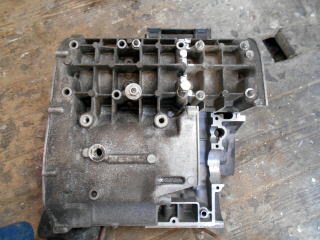

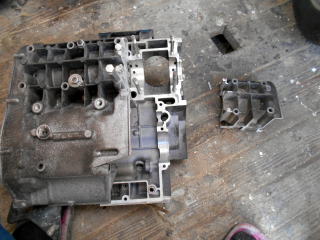

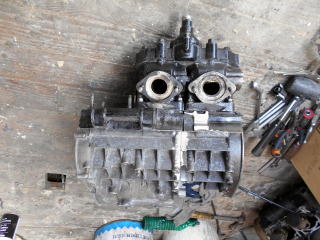

 エンジンの左側に増設する１気筒のケースを切り出します |

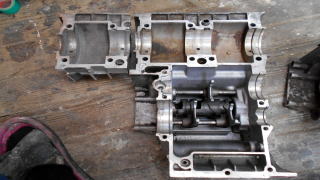

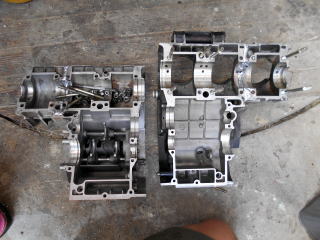

 とりあえずケースを並べて見る |
 |
|||

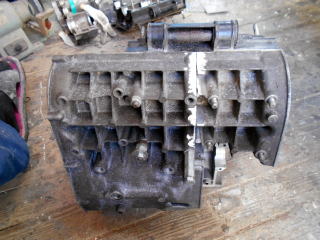

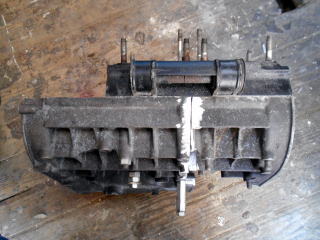

 アッパーケースの２．３番になるものを ロアーケースの１．２番になる場所にセットする |

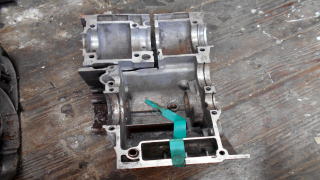

 新しく１番になるケースを少しずつ削って 位置を出す |
 ロアーケースが出来たらアッパーケース も同様に作る |
|||

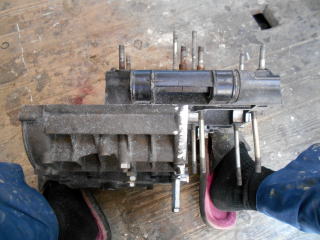

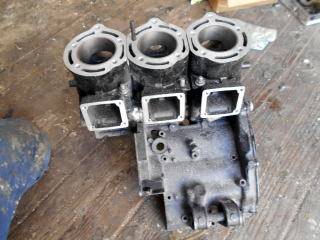

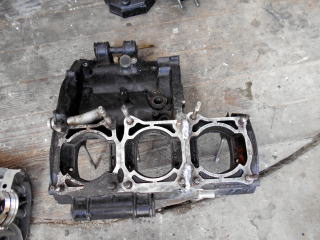

 アッパーとロアーの両方が出来たらシリンダー とベッドも組んで左右の位置を出し更にダミーの クランクを組んでクランクの芯を出す |
 |
 |
|||
 |

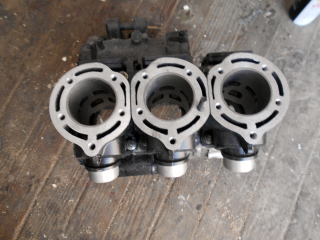

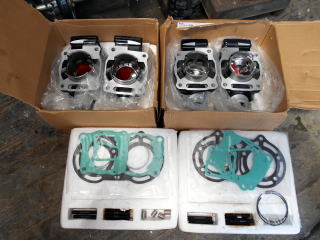

 バンシーシリンダー４個 |
 |
|||
 |

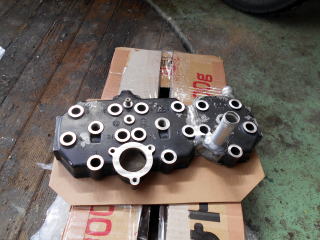

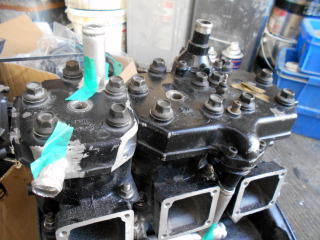

 ヘッドも加工 ウオーターラインも増設 |

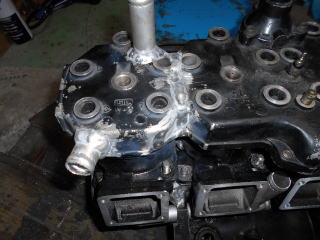

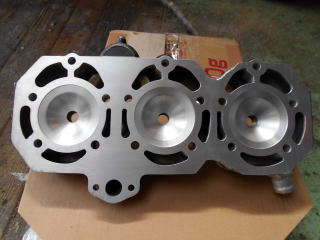

 ヘッドの溶接形状加工 |
|||
 |

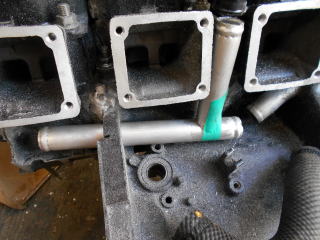

 ウオーターラインの増設 |
 |
|||

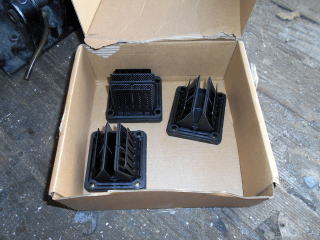

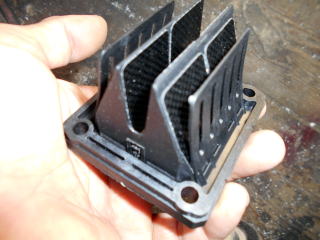

 リードバルブ |
 |

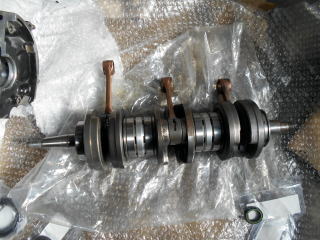

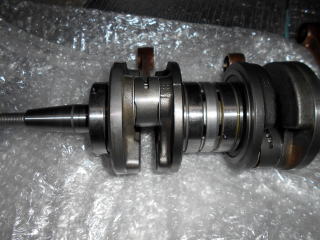

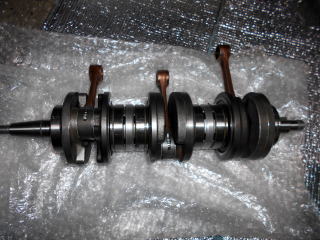

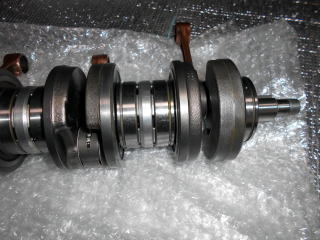

 クランクの出来上がり |
|||

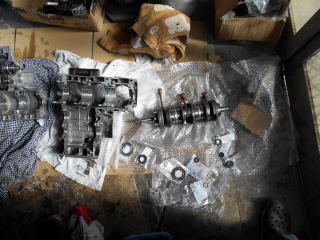

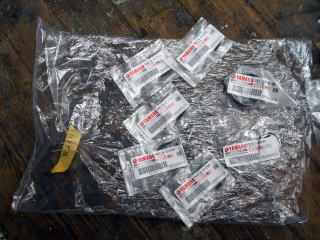

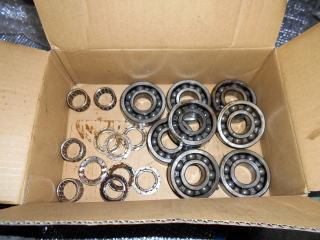

 ベアリングなど全て新品に交換 |
 クランクシャフトにベアリング装着 |
 クランクシャフトにベアリング装着 |
|||
 |
 |
 |
|||

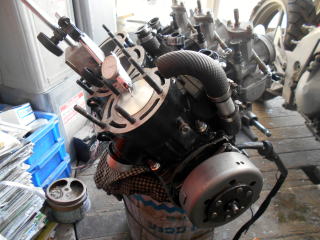

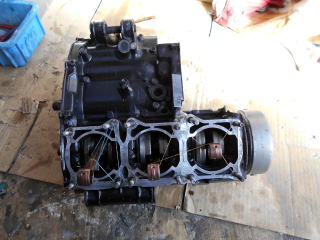

| サー組み上げるぞー |
|||||
 上死点を出してから |

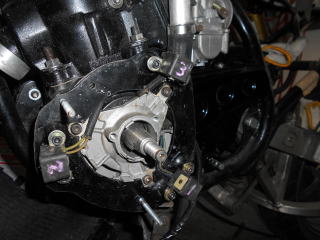

 ピックアップを付ける |

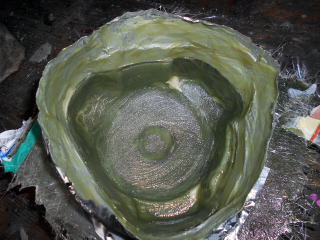

 ピックアップが３個に成ったので新しく フライホイールカバーを製作 |
|||
 整形完了 |
 出来上がり |
 何時ものチャンバー製作です |
|||
 |
 |
 |
|||

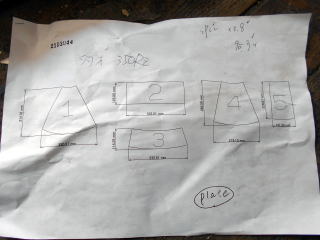

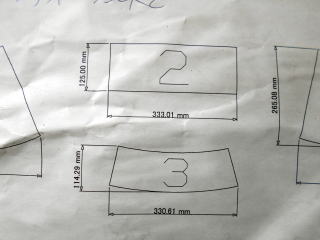

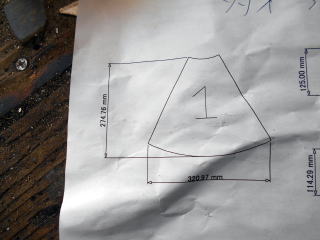

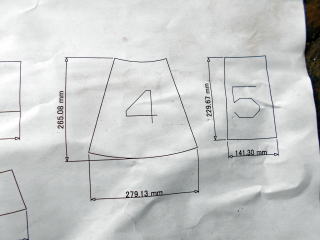

| ＣＡＤで起こした図面 |
|||||

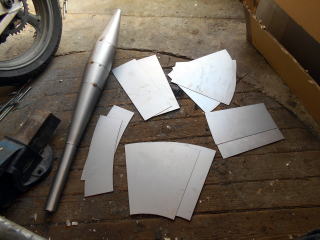

 鉄板の切り出し |
 丸めた鉄板を点溶接 |

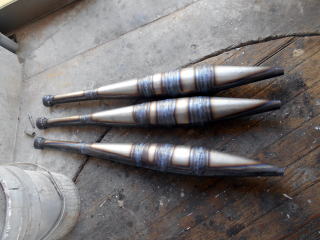

 仕上げの溶接 |
|||

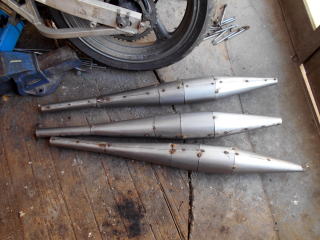

 チャンバーを幾つにもカットし点溶接 |

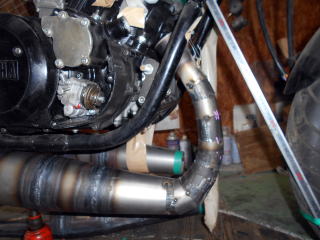

 点溶接したチャンバーの仮着け 後はプロの溶接屋さんに任せる |

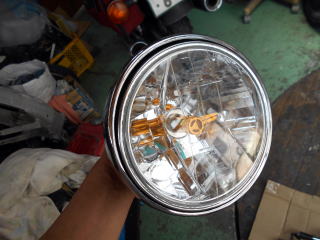

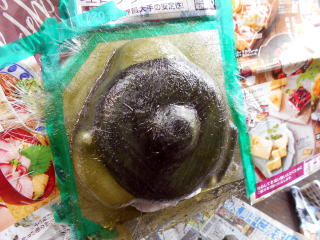

 ライト新品 |
|||
 |
 |
 |
|||

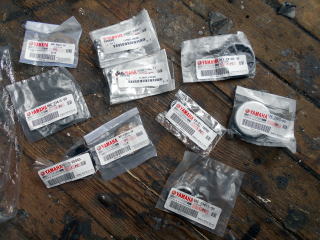

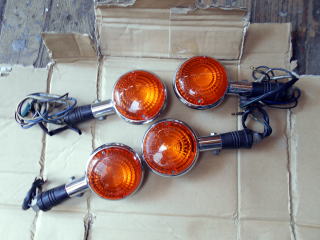

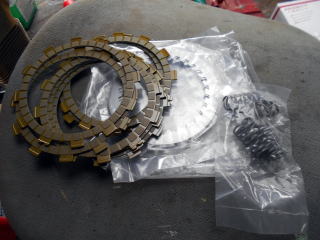

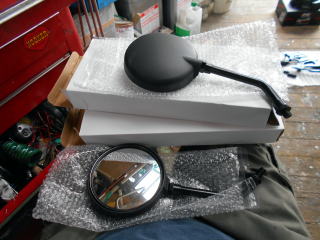

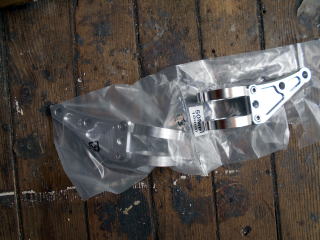

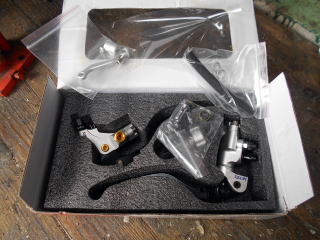

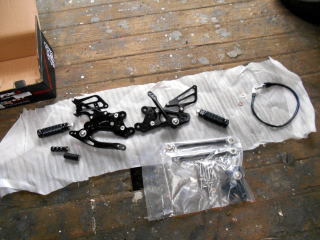

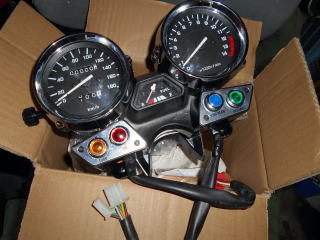

| ライトやクラッチ他色々な部品をほぼ全て新品を購入 |
|||||
 |
 |
 |
|||
 |
 |
 |
|||

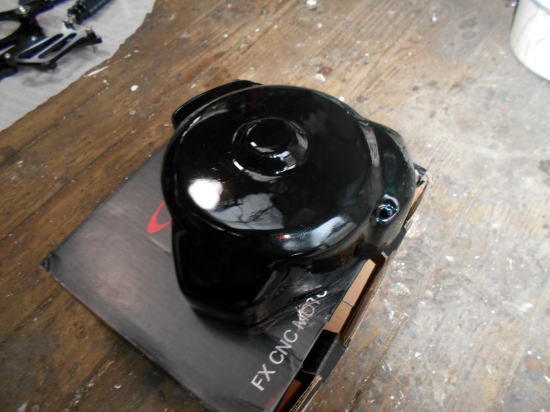

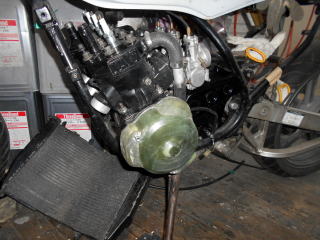

 塗装したフライホイルカバー |

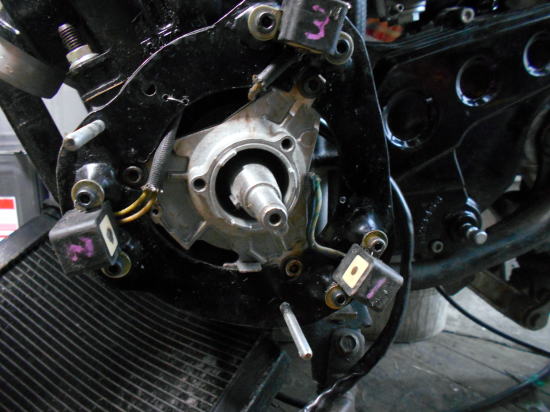

 ピックアップを取り付け |
||||

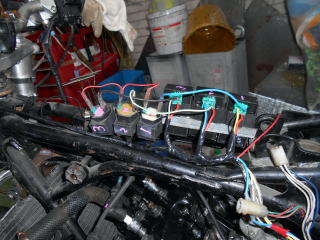

 ＣＤＩとＩＧコイルを取り付けてみる |

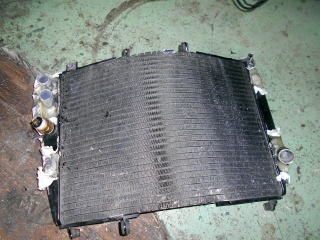

 ラジエーターを加工 |
 循環パイプの取り付け |
|||

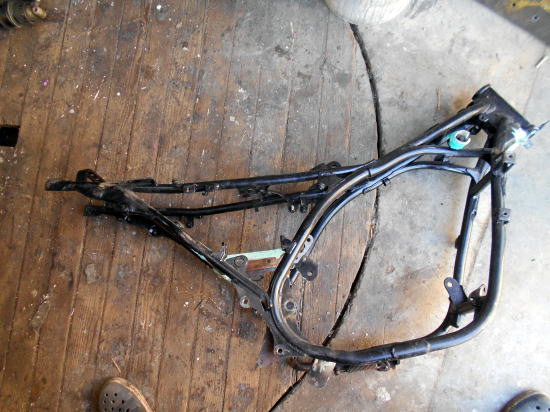

 フレームを再度仕上げ塗装をする |

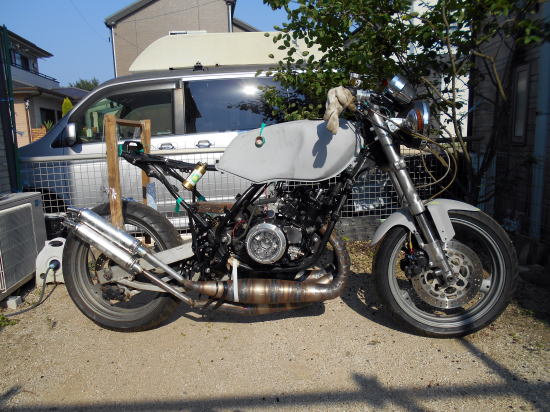

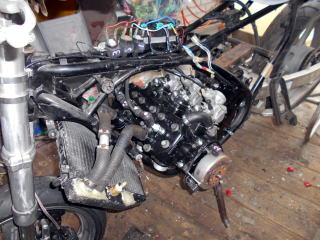

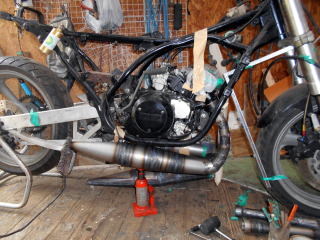

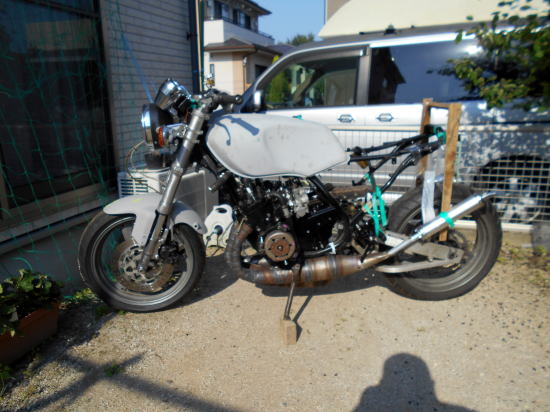

 次第にバイクの形が見えてきた |
||||
 |
 |
||||
| ほぼ完成しましたがまだシートやタンクの塗装が残っています。全容の写真が有りませんが既に YouTube やバイク雑誌にて 公開されていますので其れをご覧ください。 |
|||||
